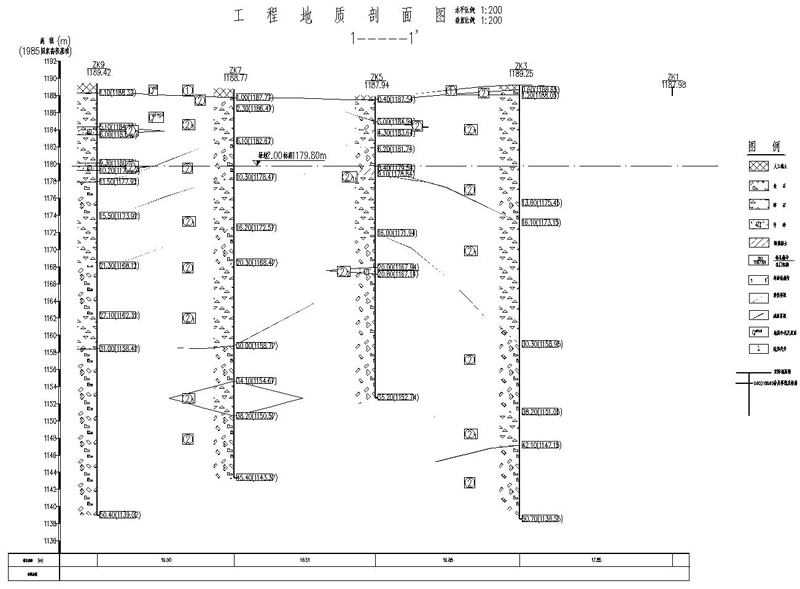

福貢縣易地扶貧搬遷集鎮化安置建設項目(EPC)1-1剖面圖------下載

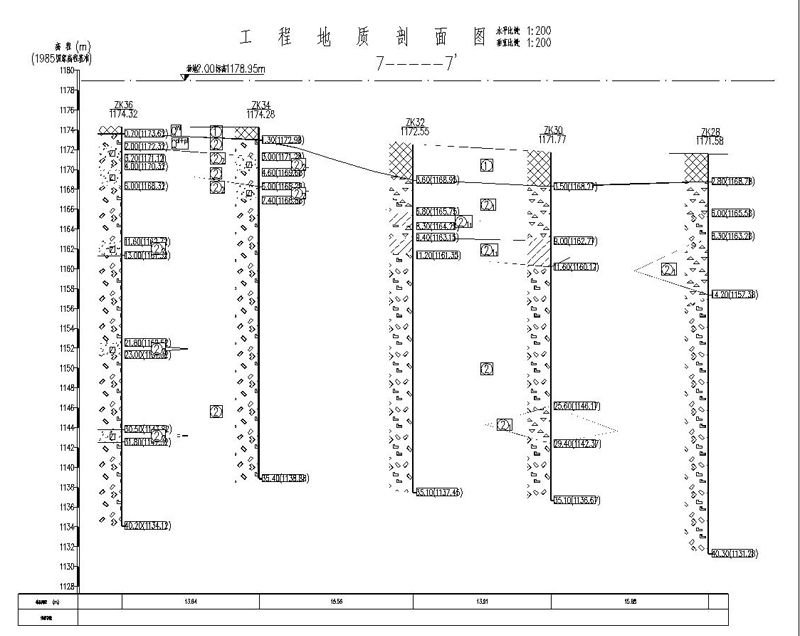

福貢縣易地扶貧搬遷集鎮化安置建設項目(EPC)7-7剖面圖------下載

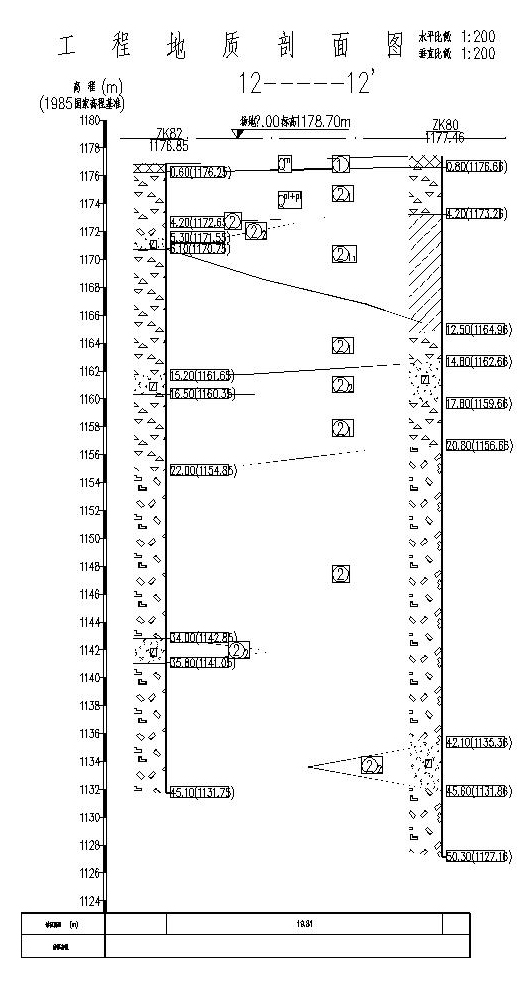

福貢縣易地扶貧搬遷集鎮化安置建設項目(EPC)12-12剖面圖------下載
根據建設單位及設計單位提供的最終總平面圖，本次擬建項目包括：6棟11F、3棟10F、2棟9F住宅樓，其余1F。
擬建場地位于福貢縣上帕鎮江西，地貌上屬高山峽谷地貌、怒江右岸岸坡地帶，現地為農田及少量民居房，擬建場地北側為福貢縣人民檢察院預留用地，再往北為福貢縣法院、東側為市政道路預留用地，再往東為怒江，南側為幼兒園預留用地，再往南為擬建江西B片區安置點；西側為陡坎邊坡、再往西為臘土底村。
勘察期間，施工鉆孔在勘察深度范圍內均未見到穩定地下水。
根據野外鉆探、原位測試結果及參考周邊工程經驗，現將各土層的地基承載力特征值初步推薦值列于下表1：
各土層的地基承載力特征值初步推薦值 表1
承載力特征值
土層名稱及代號
地基承載力特征值初步推薦值
fak(kPa)
①人工填土
60～70
②漂石
350～380
②1卵石
260～根據建設單位及設計單位提供的最終總平面圖，本次擬建項目包括：6棟11F、3棟10F、2棟9F住宅樓，其余1F。
擬建場地位于福貢縣上帕鎮江西，地貌上屬高山峽谷地貌、怒江右岸岸坡地帶，現地為農田及少量民居房，擬建場地北側為福貢縣人民檢察院預留用地，再往北為福貢縣法院、東側為市政道路預留用地，再往東為怒江，南側為幼兒園預留用地，再往南為擬建江西B片區安置點；西側為陡坎邊坡、再往西為臘土底村。
勘察期間，施工鉆孔在勘察深度范圍內均未見到穩定地下水。
根據野外鉆探、原位測試結果及參考周邊工程經驗，現將各土層的地基承載力特征值初步推薦值列于下表1：
各土層的地基承載力特征值初步推薦值 表1
270
②2中砂
230～240
根據野外鉆探、原位測試，結合類似工程經驗，現將泥漿護壁鉆（沖）孔（含旋挖成孔）灌注樁、沖擊成孔灌注樁，人工挖孔灌注樁樁基初步估算指標列于下表2，最終應以詳勘報告及樁的靜載試驗結果進行樁基礎的設計。
樁 基 估 算 指 標 表 表2
土層名稱及
代號
泥漿護壁鉆（沖）孔（含旋挖成孔）灌注樁
沖擊成孔灌注樁
人工挖孔灌注樁
樁的極限
側阻力
標準值
qsik(kPa)
樁的極限端阻力
標準值
qpk(kPa)
樁的極限側阻力
標準值
qsik(kPa)
樁的極限端阻力
標準值
qpk(kPa)
樁的極限側阻力
標準值
qsik(kPa)
樁的極限端阻力
標準值
qpk(kPa)
②漂石
140
3000
/
150
3300
160
3500
②1卵石
100
2500
110
2800
120
3000
②2中砂
43
/
50
/
55
/
