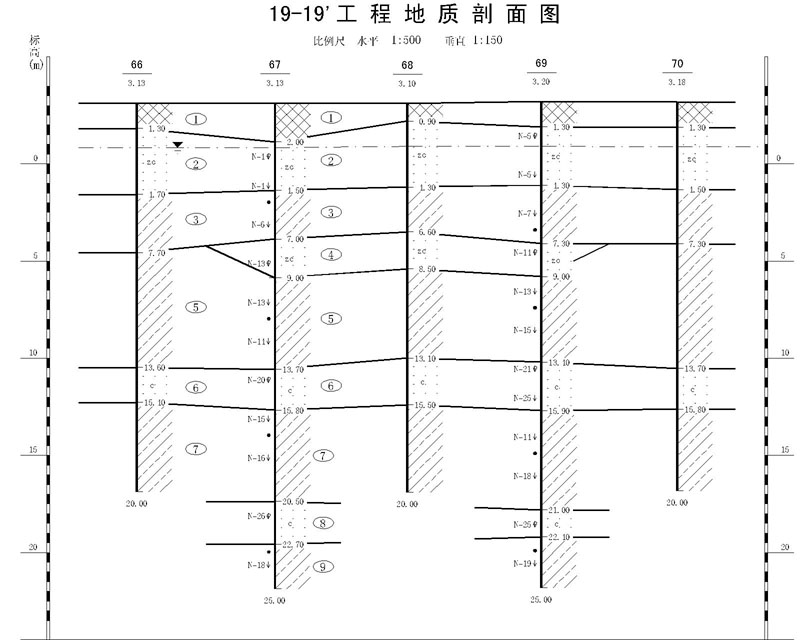

山東省煙臺市牟平區高爾夫路西側恒邦化工地質剖面圖-----下載
項目位于煙臺市牟平區高爾夫路西側。
地基土承載力特征值及壓縮變形模量表
層 號
巖土名稱
承載力特征值
fak (KPa)
壓縮模量建議值Es(MPa)
變形模量建議值E0(MPa)
1
素填土
挖除
2
中粗砂
100
14（經驗值)
3
粉質黏土
160
5.52
4
中粗砂
200
16(經驗值)
5
粉質黏土
260
9.68
6
粗砂
260
18(經驗值)
7
粉質黏土
280
9.88
8
粗砂
270
18(經驗值)
9
粉質黏土
290
11.47
10
粗礫砂
280
20(經驗值)
11
粉質黏土
280
10.56
12
粗礫砂
290
22(經驗值)
樁基設計參數一覽表
地層編號及名稱
極限側阻力標準值qsik（kPa）
極限端阻力標準值qpk（kPa）
備注：H為樁入土深度
①層素填土
22
②層中粗砂
42
③層粉質黏土
70
④層中粗砂
60
⑤層粉質黏土
86
3800（9<H≤16）
⑥層粗砂
80
7500（9<H≤16）
8500（16<H≤30）
⑦層粉質黏土
88
5500（16<H≤30）
