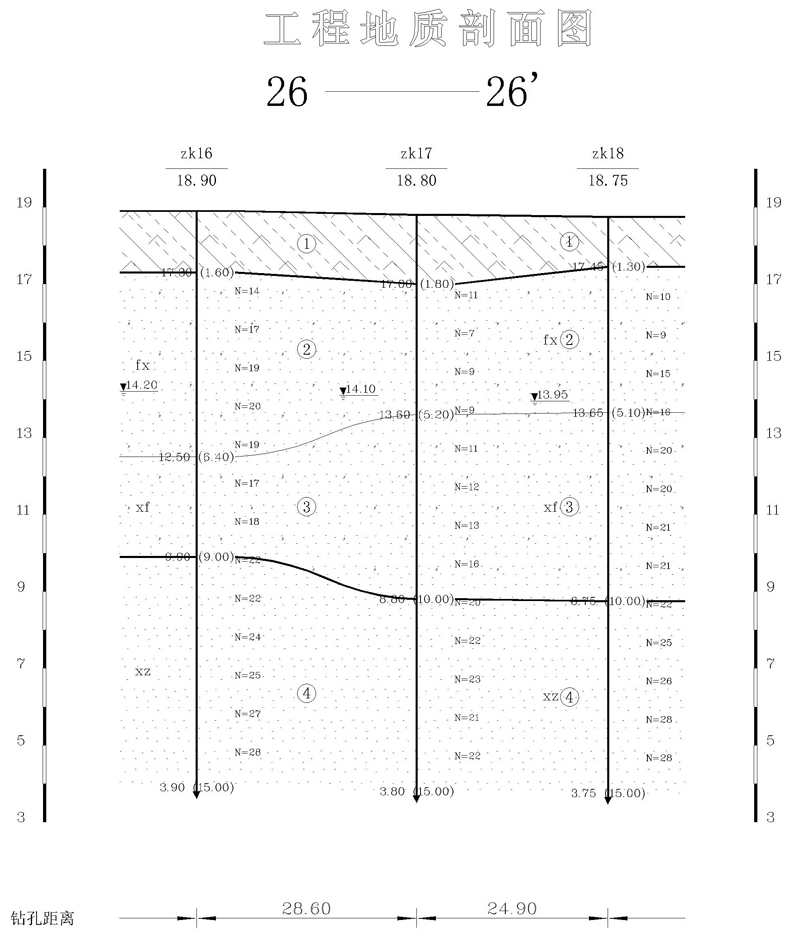

北京市通州區張家灣工業開發區北京四環制藥有限公司地質剖面圖----下載
擬建工程位于北京市通州區工業開發區，張鳳路東側，廣源西街北側。
地基土的承載力標準值fka、壓縮模量ES及樁的各項參數值見表1：
地基承載力標準值fka和壓縮模量ES及樁的各項參數值表 表1
成因
年代
土層
編號
巖土名稱
粘聚力
C
(kPa)
內摩擦角
φ (度)
地基承載力標準值
fka (kPa)
壓縮
模量
ES（MPa）
砼預制樁、CFG樁、預應力管樁
極限側阻力標準值qsi(kPa)
極限端阻力標準值qp(kPa)
Qml
①
粘質粉土填土
5
10
/
①1
雜填土
0
10
/
Q4-2al
②
粉砂～細砂
0
15
120
12.0
/
②1
砂質粉土
15
20
140
8.0
10
②2
粉質粘土
20
15
100
6.0
30
③
細砂～粉砂
0
20
160
16.0
/
③1
粉質粘土
20
15
120
6.0
30
Q4al
④
細砂～中砂
0
20
220
25.0
60
1000
⑤
粉質粘土
160
8.9
⑤1
細砂
240
30.0
⑤2
粘質粉土
200
14.2
⑥
細砂
280
35.0
