等能量等變形擠密樁是一種有效的地基加固方法，該處理方法采用專用的施工機械，首先利用重錘沖擊成孔，成孔到設計標高后在孔中分層填入填充料，先大能量提升重錘，令其自由落體，夯擊填充料，將填土擠到護筒周?chē)缮⒌牡鼗林校_(dá)到一定程度后，提升重錘到一定高度（等能量），測定其一擊貫入度，當一擊貫入度滿足設計要求后，再次填入填充料，夯擊填料，反復操作直至夯填至設計標高。
1 技術原理
等能量等變形擠密樁技術原理包括兩部分：
其一，兩次擠密樁間土。首先通過重力勢能擠密樁間土和夯實樁身。該技術成孔采用3.5噸的重錘自由落體沖切地基土成孔，由于施工過程中不取土，將護筒區域的土擠向周?chē)鼗?，擠密土體，減小周?chē)鼗恋目紫?，提高地基土的密?shí)度和承載力，形成第一次擠密；當成孔到設計標高后，再次提升重錘，進行填料夯實，由于周?chē)鼗恋募s束有限，成樁直徑將大于成孔直徑，因此成樁過程再次將樁身部分地基土擠向周?chē)?，形成樁周地基土的第二次擠密。
第二，施工過程中以等能量控制。整個施工過程采用相同的柱錘、提升相同的高度自由落實夯實填充料，并通過相同的的一擊貫入度作為控制指標，重錘夯實最后一擊的測量類似于一超大型的動力觸探檢測，因此一擊貫入度相同即表明樁身和周?chē)鼗恋拿軐?shí)度基本一致。這樣通過填料量控制施工及最后一擊貫入度進行強度控制，將使原本不均勻的地基變得均勻，有利于控制不均勻沉降。
2、等能量等變形擠密樁施工
2.1施工設備
采用特種設備施工，該設備由機架、底座部分、主卷?yè)P(yáng)機、副卷?yè)P(yáng)機、液壓系統、控制臺、落錘及護筒等組成，如圖2.1.1所示。頂部滑輪和主卷?yè)P(yáng)機用于起吊落錘進行夯擊作業，三輪滑車及副卷?yè)P(yáng)機用于壓入和拔出護筒。底座部分及液壓系統用于設備自身移動、調整對位以及保持設備的穩定性。
針對不同的地質條件可分別采用柱錘沖擊成孔設備和振動成孔的設備。
圖2.1.1 擠密樁施工設備
設備特點：
采用液壓傳動和控制，施工移動靈活、就位方便；船型步履式行走裝置，接地比壓小，耐震性能好；產品功能多，裝運方便；其回轉、前進及后退功能操作簡單，同時該設備對使用環境條件無特殊要求，電源采用普通三相交流：380V，50HZ即可，應用范圍廣。
2.2施工工藝流程
等能量等變形擠密樁施工流程見圖2.2.1

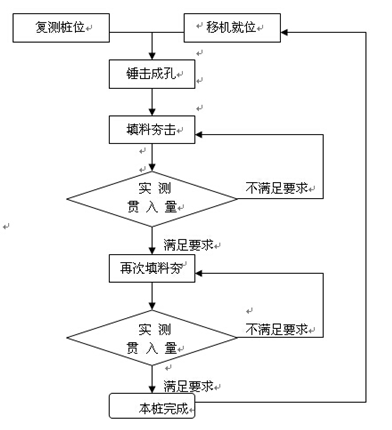

圖2.2.1 施工工藝流程圖
施工工藝如下：
a、準備工作：樁機的安裝、調試；施工放線、定樁位；
b、樁機就位：將重錘中心對準樁位點，再次調試樁機；
c、重錘夯擊成孔：利用重錘的重力勢能沖切地基土成孔，反壓護筒跟進；
d、分層填料：成孔到設計標高后，分批填料，每次填料量為0.2m3～0.3m3，約50cm～80cm高。提升重錘，大能量夯擊擠密樁身材料。當離施工地面小于2米時，為防止地面隆起，采用小能量夯擊
e、成樁，設備移至下一根樁。
f、當全部成樁后，采用一定能量的平板夯對施工的區域的地面進行夯實。
2.3質量控制主要指標
a、樁孔的垂直偏差不大于樁長的1%；
b、樁位允許偏差不大于樁身直徑的1/2；
c、填充材料可選用素土，其有機質、垃圾等含量不大于5%。
d、測定單擊貫入度時，控制其夯擊能（重錘提升高度），要求變形量≤15cm。
e、樁頂1.5～2.0m范圍內所夯填的改良土的配制必須嚴格按設計要求的水泥摻量配料，同時必須保證拌制均勻。
3、技術特點
3.1夯擊能量較大、擠密效果好
由于該工藝采用質量3.5噸的錘自由落體夯實，較普通擠密樁錘重大，夯擊能量較大，成孔時對樁間土進行第一次擠密，在進行樁身材料夯實時，可對樁間土進行二次擠密，施工過程中，對于孔口1.5～2.0m以下的填充土體，可通過大能量的夯擊使其密實度較高，具有較高的強度；而1.5～2.0m以上，由于地基周?chē)恋募s束小，采用平板夯等進行夯實將樁頂和樁側地基土一并夯實。因此施工后的密實度都大幅度提高，圖3.1.1是某項目施工前后地基土標貫對比。
圖3.1.1 某工程施工前后標貫對比
3.2造價低、縮短工期
由于施工過程兩次擠密樁間土，顯著提高樁間地基土的密實度，處理后的復合地基承載力較普通擠密樁承載力顯著提高，因此當采用這兩種設計方案對比時，等能量等變形擠密樁設計樁間距較常規擠密樁間距大，能有效減少樁的數量，減少材料的消耗，降低造價。由于其工程量相對較少，施工速度快，可縮短工期。
3.3能消除地基土的濕陷和液化等特性
黃土濕陷原因：黃土顆粒間原來水分蒸發后留下的鹽分析出存在與顆粒間成膠結物，形成了黃土的大孔結構，孔隙比較大，且抗剪強度低。當黃土內部受浸水濕化作用時，鹽分溶解，顆粒間的粘結力降低，使得地基土的抗剪強度降低，外部擾動或自重作用誘發濕陷。黃土內部結構發生崩解，使黃土顆粒間膠結強度弱化，顆粒間相對遷移，并伴隨小顆粒進入大間隙，再次形成穩定的結構。
等能量等變形擠密樁施工過程中填料夯實的過程就是對原狀土結構破壞，重新夯實形成新的結構的過程。等能量等變形樁擠密了樁間的孔隙，改變了地基土的顆粒結構，提高了地基土的承載力和抗剪強度，因此能有效消除地基土的濕陷特性。
地基土液化的判斷指標為標貫擊數，當標貫擊數大于臨界擊數，地基土不液化，當標貫擊數小于臨界擊數，地基土液化。通過等能量等變形擠密樁施工后由于地基土密實度顯著提高，標貫擊數也相應增加，通過施工和取樣進行土工試驗分析，采用等能量等變形擠密樁施工后能有效消除地基土的液化。
在欠固結的回填土中采用樁基時，由于地基土的固結造成樁身負摩阻，使得單樁承載力大大降低。當采用等能量等變形擠密樁施工后再施工樁基，地基土的結構被破壞后夯實，欠固結被消除，而且樁側的側阻也有一定提高，因此采用該工藝能消除地基土的估計，當和其他處理方法結合使用時，能顯著提高處理效果，降低造價。
3.4消除地基土的不均勻性。
該工藝施工過程采用相同的能量和一擊貫入度進行控制，土軟弱區域施工填料較多，較硬的區域填料少，先施工的區域填料多，后施工的填料少。施工后復合地基承載力提高的同時，也等有效調節地基強度的不均勻性，壓縮模量接近，能有效減少地基的不均勻沉降，減少建筑物出現裂縫的可能。
3.5施工材料廣泛，應用范圍廣
等能量等變形擠密樁施工材料不受限制，既可以是散體材料，比如碎石、碎磚、砂土、回填土及建筑垃圾，也可以是具有凝結強度的材料，比如水泥砂拌合物、干硬性混凝土、水泥土。因此設計中可以根據上部結構對地基承載力的要求，選擇合適的材料進行設計，受樁身強度的影響，一般擠密碎石樁和渣土樁的強度較擠密水泥土和干硬性混凝土樁的強度低。擠密干硬性混凝土樁在建筑地基中使用較多。路基地基處理中，由于要求強度不高擠密碎石樁、渣土樁、水泥土樁都可以采用，施工中由于可就地取材，施工快捷，而且避免材料運輸，造價低，從而被廣泛采用。
4、工程實例
4.1北京動車段
4.1.1工程概況
北京動車段檢查、檢修場位于北京市大興區狼垡村及豐臺區寶臺村一帶，由檢修車間、維修車間、存車場、外皮洗涮及其配套工程等組成。建筑場地東西長約1650米，南北長度約728米。
本場地原為采砂坑，后經大面積回填而成。場地填土成分復雜，強度較低，回填深度差別較大，最深達28m。對于場地內的鐵路路基及房建部分的地面，均需進行加固處理。
4.1.2地質資料
根據調查及勘探揭示，本場地中部大部分地段原為采砂場，現為渣土及垃圾消納場，表層堆積厚層的建筑垃圾、生活垃圾，場地的東部、西部保持了原始地層狀態，表層分布了薄層人工堆積層。為了便于地層描述，現將擬建場地劃分兩個大區：I區原始地貌（非采砂）區；II區（采砂場）填土區。
根據地質調查及本次鉆探揭示，擬建場地內揭露地層主要為第四系全新統人工堆積層（Q4ml）、第四系全新統沖洪積層（Q4al+pl）及第四系上更新統沖洪積層（Q3al+pl），各地層巖性特征、厚度及分布詳見工程地質柱狀圖及工程地質剖面圖見圖2.1，現簡述如下：
1）第四系全新統人工堆積層（Q4ml）
⑴雜填土①層：褐黃色、灰褐色，松散～稍密，稍濕，成份以建筑垃圾、爐灰為主，局部含有磚塊、瓦塊，粒徑一般為20～70mm，含量約占40%，粉土充填。此層分布不均，層厚0.5～2.0m。
⑵素填土①1層：褐灰色，灰黃色，松散～稍密，稍濕～潮濕，以粉土為主，含有少量的碎磚塊，局部為表土及種植土，含有植物根莖。層厚0.3～3.1m。
2）第四系全新統沖洪積層（Q4al+pl）
⑴粉砂②層：褐黃色，稍濕，稍密，砂質均勻，主要成份為石英、長石，含有云母片。層厚0.4～6.7m。
⑵粉土②1層：褐黃色，暗黃色，中密，稍濕，可見云母及氧化鐵條紋，局部可見少量的植物根莖。層厚0.4～3.2m。
⑶細砂②2層：褐黃色，稍濕，稍密~中密，砂質均勻，主要成份為石英、長石，含有云母片。層厚0.7～3.9m。
⑷粉質黏土③層：褐黃色，黃褐色，硬塑，含有氧化鐵、云母。層厚0.4～6.9m。
⑸粉土③1層：黃褐色，稍密~中密，稍濕，含有氧化鐵及云母。層厚0.5～3.7m。
⑹黏土③2層：黃褐色，軟塑，局部夾有粉質黏土。層厚1.0～1.9m。
⑺粉土④層：褐黃色、黃褐色，稍濕~潮濕，中密~密實，含有氧化鐵及云母，局部夾有粉質黏土薄層和黏土團塊。層厚0.9～4.2m。
⑻粉質黏土④1層：褐黃色，硬塑，含有氧化鐵，可見云母。層厚1.0～4.4m。
⑼中砂④2層：黃褐色，稍濕，稍密～中密，砂質均勻，成份以長石、石英為主，可見云母片，夾有細砂薄層。層厚0.3～5.0m。
4.1.3設計方案
本建筑場地表層為大面積回填土，尚未完成其自重固結，且回填深度較大，最深處達20度米。針對本場地的地基加固方案，前期進行了試驗和專家論證，最終選用等能量、等變形擠密渣土樁進行加固處理。
等能量等變形擠密樁設計參數：根據上部結構的承載力要求不同，樁距S=1.6～1.8m，樁徑d=0.6m，正方形布樁，有效加固深度約12.0m。由于場區為建筑垃圾回填土，因此施工就地取材，采用現場的建筑垃圾作為施工的建筑材料。本項目處理面積約50萬平方米，共設計擠密樁180萬延米。
4.1.4擠密樁施工
等能量等變形水泥土擠密樁施工采用專利號ZL02117383.4的工法進行。本工藝是利用特制的快放卷?yè)P(yáng)機通過無纏繞的油絲繩連接重錘沖擊成孔，達到設計要求深度后，分層填料分層夯實，夯實的技術標準是根據填料的埋置深度利用不同能量和貫入度進行控制，通過控制可使同一場地，同一地層的變形一致，可使樁身材料和樁間土的密實度達到滿足設計要求的均勻密實度，并且地基不隆起。工藝流程如圖所示：
4.1.5檢測結果
施工后對復合地基進行靜載荷試驗，復合地基承載力都滿足設計要求，加載到?jīng)霰辉O(shè)計荷載時最大變形不超過20mm。為檢測樁身施工效果，采用動力觸探對擠密樁樁身進行密實度檢測，樁身質量完好，都滿足設計要求且擊數都較原來有較大提高。部分渣土樁的靜載荷試驗見表4.1.5。
表 4.1 .5 部分渣土樁的載荷試驗曲線
樁號
2倍設計荷載對應沉降量
設計荷載對應沉降量
0.6～3.5m動探平均擊數（擊）
備注
43
29.41
12.19
23
樁間距1.8m，正三角形布置，復合地基特征值要求120kPa
230
35.86
12.41
7
272
25.61
9.70
13
993
32
14.7
10
878
14.85
6.98
10
1234
11.69
4.55
12
1315
19.96
7.59
7
3643
22.7
7.5
9
3663
23.9
10.72
13
3681
14.26
5.7
12
200
21.31
9.39
17
500
29.32
14.39
15
1018
16.6
7.34
11
174
40.20
16.83
13
樁間距1.6m，正三角形布置，復合地基特征值要求150kPa
376
40.76
16.80
12
518
36.17
15.38
12
144
23.49
11.32
8
484
33.15
15.63
10
887
17.86
6.30
9
4.2新建鐵路銀川至西安線
4.2.1工程概況：
該項目工點起迄里程：K12+300～K16+612.74，長度4312.74m。工點大里程端為東干一支渠中橋。工點位于興平市南市鎮南市新村北至北市村西側之間，地貌上屬渭河北岸黃土臺塬。該處地勢開闊，地形較為平坦，地勢北高南低，地面高程507～523m。線路在此以填方形式通過，最大填方高度約為10m。
4.2.2工程地質情況
工程處地層為第四系全新統人工填土及上、中更新統風積黏質黃土。詳述如下：
（1）人工填土（Q4）
人工填土（Q4m13）：淡黃色，為既有鐵路路基填料，厚2～8m，土質不均，硬塑，II級普通土。
（2）第四系上更新統（Q3）
黏質黃土（Q3co13）:淺黃色，厚度8～11m，土質較均，粉粒為主，具孔隙，可見白色鈣質菌絲，軟塑-硬塑，II級普通土，軟塑σ0=120kPa，硬塑σ0=150kPa。
（3）中更新統（Q2）
黏質黃土（Q2co13）:棕黃、棕紅色，厚度大于40m，土質較均，夾有數層古土壤及姜石層，粉粒為主，具孔隙，軟塑-硬塑，III級硬土，軟塑σ0=120kPa，硬塑σ0=180kPa。
特殊巖土情況：
工點范圍地表廣泛分布第四系黏質黃土，具自重濕陷性，K12+400～+900段濕陷等級為III級嚴重，濕陷土厚度約20m；K12+900～K13+300段濕陷等級為IV級很?chē)?yán)重，濕陷土厚度約20m；K13+300～+700段濕陷等級為II級中等，濕陷土厚度12～15m；K13+700～K15+800段濕陷等級為III級嚴重，濕陷土厚度約20m；K15+800～K16+300段濕陷等級為II級中等，濕陷土厚度15～18m；K16+300～+612.74段濕陷等級為III級嚴重，濕陷土厚度15～21m。
水文地質情況：
本段勘察范圍內為渭河水系，線路走形于渭河北岸黃土臺塬，工點處地下水為第四系孔隙潛水，地下水位埋深大于40m，水質良好，對混凝土不具化學侵蝕性。
凍結深度及地震烈度：土壤最大季節凍土深度50cm。
本工點地震動峰值加速度值為0.15g（相當于地震基本烈度七度），地震動反應譜特征周期為0.35～0.4s。
4.2.3設計方案
1、場地基采用等能量等變形水泥土擠密樁（專利號ZL02117383.4）處理，成孔深度6米，處理深度8米。
2、等能量等變形水泥土擠密樁樁徑0.6m，均采用等邊三角形布置。
3、地基采用等能量等變形水泥土擠密樁處理后，地表采用質量為4.0t、底面積為1m2的方錘進行低能量的普夯。樁頂設0.8m厚6%水泥改良土墊層，墊層壓實標準與基床底層相同，墊層內鋪設二層水泥格柵。
4、地基處理完成后按有關要求進行檢測
4.2.4等能量等變形水泥土擠密樁施工
等能量等變形水泥土擠密樁施工采用專利號ZL02117383.4的工法進行。
4.2.4.1 工藝特點
本工藝是利用特制的快放卷?yè)P(yáng)機通過無纏繞的油絲繩連接重錘沖擊成孔，達到設計要求深度后，分層填料分層夯實，夯實的技術標準是根據填料的埋置深度利用不同能量和貫入度進行控制，通過控制可使同一場地，同一地層的變形一致，可使樁身材料和樁間土的密實度達到滿足設計要求的均勻密實度，并且地基不隆起。

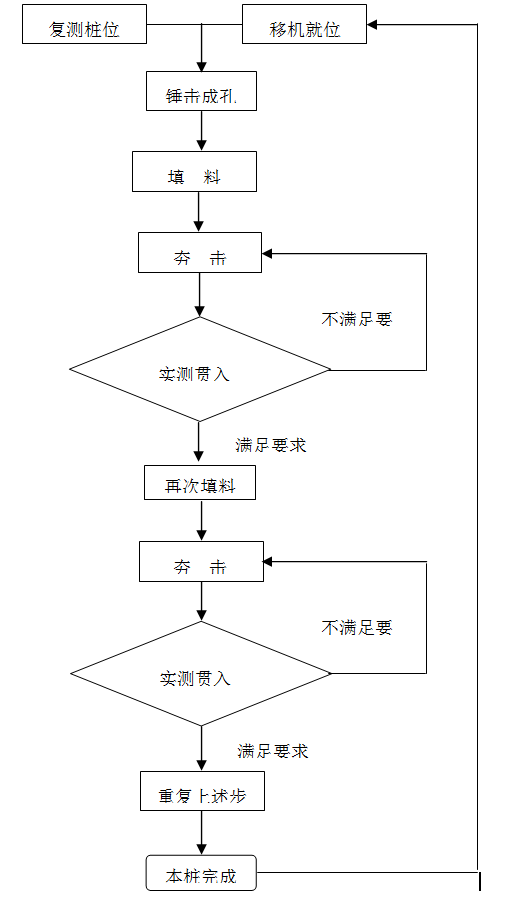

4.2.4.2 工藝流程
工藝流程如下所示：
1）測量放線
測量放線采用三級控制手段，按設計提供的坐標點放出區域邊界線，并用明顯的標記標示出來。
2）樁位布設
按設計要求進行樁位布設，樁位測量誤差≤20mm。
根據設計給定的區域及樁間距進行布樁。
樁位應設置不易破壞的標志，可參考如下方法設置：先用一根鋼釬在樁位點錘擊至20cm深度，然后將鋼釬拔出，形成一個小細孔，在細孔內灌入白灰，插入一根系有紅布條的竹簽，錘擊幾下，使得竹簽不易被拔出。樁位布設完成后，應對樁進行統一編號。
3）移機就位
成孔設備對位時，調整設備水平支穩后，將細長錘緩慢放至離地面5cm處，使重錘中心與放好的樁位處的竹簽對齊，對位誤差不應超過20mm。
4）沖擊成孔
錘重3.5～4.0噸，錘長5米，錘直徑不小于355mm，成孔時不采用跟護筒施工時應采用直徑377mm的錘。
成孔深度不應小于設計成孔深度。成孔直徑不小于400mm，成樁應采取橫移退打的方式自中間向兩端對稱進行施工或自一側向單一方向進行施工。
成孔過程中如塌孔或縮頸現象嚴重，無法成孔時，可采用護筒施工，但護筒壁應設觀察口（間距2.0m），頂部設進料口（觀察口）。
成孔在遇到地下大塊障礙物無法穿越時，應先用填料將原樁孔夯實擠密至地表，然后在其周?chē)怀^(guò)1倍樁間距范圍內補樁，重新成孔填料夯擊。
5）填料
填料應采用水泥土，水泥土水泥摻量不小于8%。土料宜選用粘質粉土、粉質粘土或砂質粉土；不得含有凍土或膨脹土及生活垃圾，有機質含量不得超過5%。混合料含水量應滿足土料的最優含水量wop-（1%~2%）。
6）夯實樁底
成孔至設計要求深度后，向孔內填入一定量水泥土，利用重錘將填料再次夯擊至成孔深度，反復進行，直至單擊貫入度小于設計要求（單擊貫入度是指：3.5噸重錘提升2m自由落體一次的貫入度，單擊貫入度可按照表2執行，其數值可根據現場試驗進行調整），使樁端下3～5m范圍內的土體得到有效加固。
7）夯實樁身
樁身填料應分層填入樁孔夯實，每次填料量為0.20m³～0.30m³，每層填料至少夯擊3次，最后一擊提錘高度2m的貫入度應小于設計要求，否則應繼續夯擊直至滿足要求，使樁身水平向2～3米范圍內土體得到有效加固。反復進行直至距樁頂2m位置處。
8）夯樁頂
成樁至距地面2m時應采取低落距錘夯擊，以地面隆起不超過15cm為宜，單擊貫入不大于表2的要求。提錘高度可參照表3。
水泥土擠密樁施工完成后，應及時對樁位置進行標識，為下一步質量檢驗創造便利條件
單擊貫入度表表2
序號
樁間距
單擊貫入度
1
1.5
12
2
1.6
10
3
1.7
8
重錘提升高度與樁身標高關系表表3
序號
成孔深度
重錘提升高度
1
0.00
2.00
2
1.00
2.00
3
2.00
3.00
4
3.00
5.00
5
≥4.00
6.00
9）施工記錄
施工單位應對每根樁的施工過程進行詳細記錄，應至少包含以下內容：成孔時間、樁編號、是否設置護筒、成樁過程中填料成份、每米錘擊數、提錘高度、每次填料量、貫入度。
路基地基處理措試樁施工表
序號
里程
地基處理措施
技術參數
備注
1
K12+300.0～K13+300.00、K13+700.0～K15+800.00、K16+300.0～K16+612.74
基底采用等能量等變形水泥土擠密樁加固
樁徑0.6m，樁間距1.5m，樁長8.0m，采用正三角形布置。單樁承載力240kN，復合地基承載力216kPa。
Z1組樁
2
樁徑0.6m，樁間距1.6m，樁長8.0m，采用正三角形布置。單樁承載力265kN，復合地基承載力216kPa。
Z2組樁
3
樁徑0.6m，樁間距1.7m，樁長8.0m，采用正三角形布置。單樁承載力295kN，復合地基承載力216kPa。
Z3組樁
4
基底采用水泥土擠密樁加固
樁徑0.4m，樁間距1.0m，樁長8.0m，采用正三角形布置。單樁承載力104kN，復合地基承載力216kPa。
Z4組樁
 
4.2.4.3質量檢驗
1）施工應特別要加強施工過程控制。
2）施工過程應隨時檢查施工記錄及現場施工情況，并對照預定的施工工藝標準，對每根樁進行質量評定。對質量有懷疑的工程樁，應用重型動力觸探進行自檢。
3）水泥土擠密樁施工結束14d后，采用載荷試驗對復合地基承載力進行檢驗，檢驗樁數每組3處，要求復合地基承載力不小于216kPa。
4）擠密樁施工前后，分別采用釬探對樁間土進行檢測，對比擠密樁施工前后樁間土的密實度。
4.2.4.4施工注意事項
1）施工人員進入現場應帶好安全帽,各種機電設備、卷?yè)P(yáng)機、鋼絲繩要定期檢修,非操作人員不得擅動設備。
2）樁機嚴禁吊錘回轉和行走同時進行,樁機在細長錘吊離地面的情況下,嚴禁操作人員離開工作崗位。
3）樁機行走時應先清理地面上的障礙物和挪動電纜,挪動電纜時應戴好絕緣手套,注意防止電纜磨損漏電。
4）不設護筒施工時，細長錘升起時除機手外的所有人員必須遠離樁機，以防鋼絲繩崩斷，細長錘傾倒；采用護筒施工時，細長錘提升高度不應高出護筒頂部。
5）成孔及成樁過程中，注意防止磚石飛濺傷人，填料人員填料前應向樁機操作人員提示,填料后填料人員應迅速離開填料孔,并向樁機操作人員提示,打樁操作人員在得到填料人員提示后方可進行相應的操作程序。
6）施工過程中如遇大風應停止作業,將樁機穩定好。
7）樁機操作人員應了解樁機的性能、構造并熟悉操作、保養的方法,方能操作。
8）在樁機架上裝拆維修機件、進行高空作業時必須系好安全帶。
9）每臺班開工前及收工后,及時檢查樁機配電箱、電纜等部位,發現問題及時處理并做好交接手續。
10）夜間施工,工地應有足夠的照明?，F(xiàn)場配電接線人員必須由電工進行,電工須持證上崗,電工操作必須穿戴必要的絕緣保護用品。
11）施工過程中應注意有害氣體的檢測與防護，確保安全。
4.2.5檢測結果

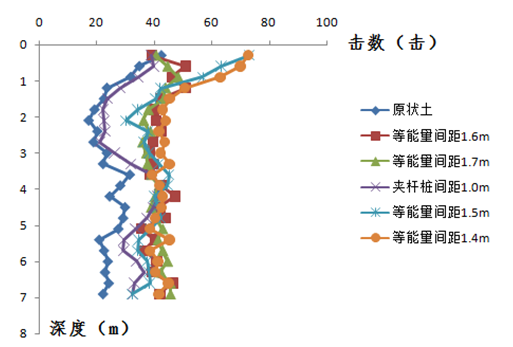

在等能量等變形擠密樁施工前后，分別對樁間土進行了檢測，檢測結果顯示，擠密樁施工后的樁間土密實度明顯提高。檢測結果如下：
通過檢測發現：等能量等變形擠密樁和夾桿樁施工相同，樁間土的密實度明顯提高；對于不同的樁間距，可通過夯擊貫入度來控制樁間土的密實度。
4.3 蘭州保利項目
4.3.1 工程概況
蘭州保利領秀山項目位于甘肅蘭州市安寧區以北的皋蘭縣忠和鎮南部的鹽池，同蘭州市第二中心、蘭州科教新城、蘭州經濟技術開發區接壤。
項目占地400多畝，前期開發3個地塊共計207.3畝。包括高層區和別墅區，其中高層占地79.3畝，別墅區占地128畝，見圖1?？偨ㄖ娣e約40萬m2。高層區包括7棟高層，結構為剪力墻結構，基礎采用樁筏基礎，地上為32-34層不等，地下1-2層；別墅區包括54棟3層別墅和4棟7層的洋房， 短支剪力墻結構。
4.3.2 地質情況

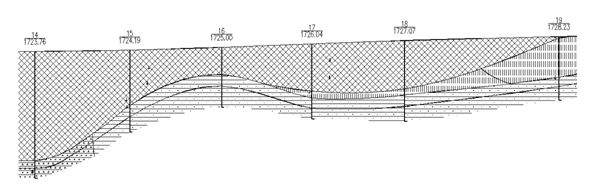

本工程地處隴西黃土高原的西北部，位于甘肅省蘭州市安寧區以北的皋蘭縣忠和鎮南部的鹽池村。高層區總體地形地勢東北高西南低，高程介于1722.79-1735.52m，自東北向西南呈緩坡，原地貌標高見圖2?？辈靾?chǎng)地主要發育為Ⅳ級階地?？辈靺^(qū)總體地貌單元為黃土梁峁溝壑區中低山地貌，規劃區場地為挖山填溝整平，填方區域重要集中在別墅區東側及高層區的中部和西側。典型地質剖面見圖。
本工程的地質條件具有以下幾方面特點：
1）基礎底面土性差別較大
由于場區是挖山填溝整平的場地，基礎底面的直接持力層土性差別較大，包括填土、黃土、基巖，易出現不均勻沉降。
2）深厚填土
回填深度深淺不一，淺處可能1-2m，最深處可達30m。場地填土層屬新近回填土，呈欠固結狀態，性質不均，壓縮變形大，承載力特征值約為80kPa，不處理對后期地基的沉降影響較大。
3）基巖埋深相差較大
基巖是本工程設計樁基礎的較好的持力層，但本工程基巖起伏較大，其中風化砂巖層(E)，埋深8.6-27.8m，勘察厚度1.5-11.2m（未穿透），層面高程介于1697.39-1720.43m 之間。
4）典型濕陷性黃土
本工程地處甘肅地區，屬典型濕陷性黃土地區，回填的黃土具有較強的濕陷性，挖方區濕陷性土層分布深度3.7～17.3m，其中挖方區濕陷系數δs=0.003～0.173，自重濕陷性系數δzs=0.003～0.162，計算總濕陷量Δs=90～2321mm，計算自重濕陷量Δzs=39～2062mm，部分孔屬于Ⅳ級自重濕陷性土層，部分孔屬Ⅰ級非自重-Ⅱ級非自重濕陷性黃土。
填方區濕陷性土層分布深度9.2～29.1m，填方區土層濕陷性系數δs=0.002～0.172，自重濕陷性系數δzs=0.001～0.162，計算總濕陷量Δs=734～3457mm，計算自重濕陷量Δzs=751～3348mm，場地填方區屬Ⅳ級自重濕陷性土層。
4.3.3 試驗情況
本次試驗場地為高層填方區，土層厚度約35.0m，其濕陷性土層分布深度為16.8～24.4m。在該高層填方區6#樓北側選擇一17.0m×17.0m區域作為試驗區。采用等能量等變形擠密樁，填入粉質黏土，每次填方不超過0.3m3，并加入適當?shù)乃?，使周?chē)鷶D密土的含水量接近最優含水量，控制指標為夯擊次數不少于3次。共進行4組試樁，梅花形布樁。

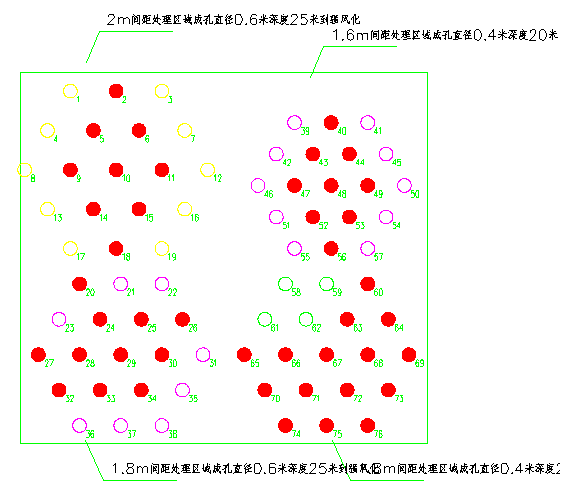

圖16 擠密樁平面布置圖
擠密樁施工參數 表11
試樁區域
直徑
間距(m2)
樁長(m)
樁數(根)
Ⅰ區
600
2.0×2.0
25
9
Ⅱ區
600
1.8×1.8
25
11
Ⅲ區
400
1.6×1.6
20
9
Ⅳ區
400
1.8×1.8
20
15
②檢測方法：
通過人工開挖探井，在樁身位置、兩樁間位置、三樁間形心位置自樁頂向下0.5m起每隔1.0m取原狀土樣進行室內土工試驗，取樣位置見圖17所示。

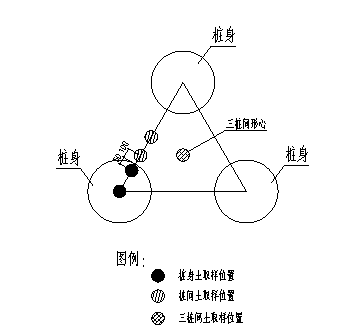

圖17 原狀土取樣點布置圖

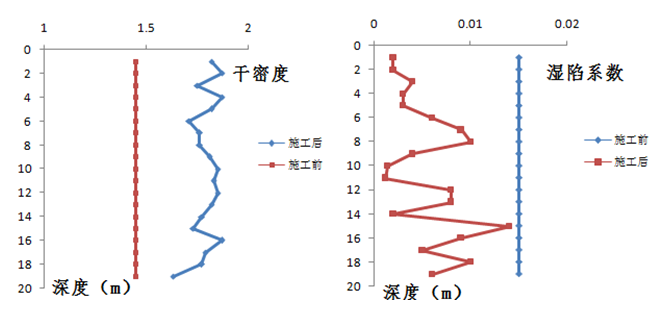

通過室內含水率試驗、密度試驗、擊實試驗和黃土濕陷性試驗，得出樁身土壓實系數、樁間土擠密系數、三樁間土擠密系數和濕陷系數。
③檢測結果：
Ⅰ區樁身土平均壓實系數為0.97，兩樁間土平均擠密系數為0.93，三樁間土最小擠密系數為0.89。在地基處理深度范圍內兩樁間土濕陷性全部消除，三樁間土在地面以下濕陷性全部消除。
4.3.5 工程施工情況
擠密樁施工
施工工程施工設計樁徑為600mm，樁長14.8-21.8m，樁間距1.8m，正三角形布置。
本次施工每次填料不大于0.2方，填料后夯擊5次，樁身填料量不小于理論量的1.2倍，距離地面2米內時，重錘螺距減小2-3米，夯擊次數適當增加，保證單擊貫入度小于10cm，夯至地面時應采取低落距錘夯擊，以地面隆起不超過15cm。
擠密樁檢測：
樁體的壓實系數0.97-0.99，樁體的平均壓實系數為0.98，兩樁間土的擠密系數為0.90-0.99,兩樁間土的平均擠密系數為0.95。三樁間土的擠密系數為0.90-0.98，三樁間土的平均擠密系數為0.94。
